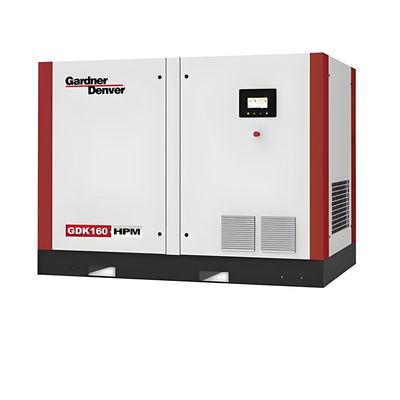

90-160kW माइक्रो ऑयल स्क्रू एयर कंप्रेसर 7-12.5barg 13-31.5m³/min

1PC
MOQ
बातचीत योग्य
कीमत
90-160kW माइक्रो ऑयल स्क्रू एयर कंप्रेसर 7-12.5barg 13-31.5m³/min
विशेषताएं गेलरी उत्पाद विवरण एक बोली का अनुरोध
विशेषताएं
निर्दिष्टीकरण
निकास दबाव: 7.0-12.5barg
वायु प्रवाह: 13-31.5m³/min
प्रकार: सूक्ष्म तेल पेंच हवा कंप्रेसर
मूल्यांकित शक्ति: 90KW-160KW
शोर स्तर: ≤80DB (ए)
वज़न: 1720-2935 किग्रा
प्रमुखता देना:

90-160kW स्क्रू एयर कंप्रेसर

,

ऑयल लुब्रिकेटेड एयर कंप्रेसर 7-12.5barg

,

औद्योगिक एयर कंप्रेसर 13-31.5m³/min

मूलभूत जानकारी
Place of Origin: China
ब्रांड नाम: Aipu
Model Number: GDK 90-160kW
भुगतान & नौवहन नियमों
पैकेजिंग विवरण: पात्र
Delivery Time: 10
भुगतान शर्तें: टेट
आपूर्ति की क्षमता: 100t/y
उत्पाद विवरण

उत्पाद का वर्णन:

GDK90-160KW माइक्रो ऑयल स्क्रू एयर कंप्रेसर उन्नत स्क्रू तकनीक को अपनाता है, जो उच्च दक्षता डिजाइन और कम ईंधन खपत विशेषताओं के साथ संयुक्त है, जिसे विशेष रूप से उद्योगों के लिए डिज़ाइन किया गया है,उत्पादन, निर्माण, और अन्य क्षेत्रों में स्थिर हवा स्रोतों की आवश्यकता होती है। इस श्रृंखला के उत्पादों के लिए उच्च विश्वसनीयता, ऊर्जा संरक्षण, पर्यावरण संरक्षण, और कम रखरखाव लागत के लिए जाना जाता है,और मध्यम और उच्च वोल्टेज अनुप्रयोग परिदृश्यों के लिए उपयुक्त है.

मुख्य विशेषताएं:

कुशल स्थिर आवृत्ति मोटर

ग्रांडनफोर्ड फिक्स्ड फ्रीक्वेंसी सीरीज एयर कंप्रेसर एक तीन चरण असिंक्रोनस मोटर और गियर डायरेक्ट ड्राइव से लैस है,और मोटर IEC60034-30 मानक lE3 ऊर्जा दक्षता स्तर का अनुपालन करता है.
मुख्य मोटर को हवा कंप्रेसर अनुप्रयोग की जरूरतों के अनुसार सावधानीपूर्वक चुना जाता है। दोनों टोक़ और भार विशेष आवश्यकताओं को पूरा कर सकते हैं
लोड स्थितियों में मोटर दक्षता और शक्ति गुणांक को अनुकूलित करने के लिए डिजाइन मानक। इस अनुकूलित गुणांक में अन्य मोटर्स की तुलना में लगभग 5% का दक्षता लाभ है।

मोटर फ्रेम

मोटर के फ्रेम और अंत टोपी का निर्माण कास्ट आयरन और एल्यूमीनियम कास्टिंग से किया जाता है। यह रोटर और धुरी के बीच समान रिक्ति सुनिश्चित करते हुए, बीयरिंग के लिए एक अधिक सुरक्षित समर्थन प्रदान करता है,और यह सुनिश्चित करना कि उपयोग किए जाने वाले युग्मन घटक स्थायी रूप से समानांतर और फ्लैंग जैसे हों.

विद्युत डिजाइन

डिजाइन गति, टोक़ और परिचालन मापदंडों सभी कंप्रेसर के भार आवश्यकताओं को पूरा करते हैं। मोटर दक्षता और शक्ति गुणांक आदर्श स्तर तक पहुंच गए हैं,जो जीडीके सीरीज के वायु कंप्रेसरों की वायु मात्रा आवश्यकताओं को पूरा कर सकता है.

असर

ड्राइव के अंत में वैक्यूम एग्जॉस्ट लेयरिंग और एग्जॉस्ट के अंत में रोलर लेयरिंग वायु कंप्रेसर के संचालन के लिए मजबूत समर्थन प्रदान करते हैं।इन बड़े आकार के बीयरिंगों का औसत उपयोग समय 135000 घंटे है।, जो NEMA मानक का लगभग 8 गुना है। इन दोनों प्रकार के बीयरिंगों को बीयरिंग ग्रूव के माध्यम से बहने वाले शीतलक द्वारा ठंडा किया जाता है, जिससे स्नेहन प्रक्रिया सरल होती है।

इन्सुलेशन सामग्री

जीडीके श्रृंखला के उच्च दक्षता वाले मोटर में एफ-क्लास इन्सुलेशन और बी-क्लास तापमान वृद्धि को अपनाया गया है। निरंतर भार की स्थिति में, अधिकतम अनुमेय परिवेश तापमान 155 °C तक पहुंच सकता है।इंजन के जीवनकाल के लिए तापमान महत्वपूर्ण है, और यह विशेष विचार जीडीके श्रृंखला के मोटर्स को अधिक विश्वसनीय बनाता है, अधिक सेवा जीवन है, और कठोर वातावरण के लिए बेहतर अनुकूल है।

सुरक्षा ग्रेड

जीडीके सीरीज के उच्च दक्षता वाले मोटर में आईपी55 सुरक्षा स्तर के साथ एक बंद मोटर अपनाया गया है, जिससे प्रभावी रूप से धूल और नमी को मोटर में प्रवेश करने से रोका जा सकता है,यह सुनिश्चित करना कि मोटर कठोर वातावरण में भी सामान्य रूप से काम कर सके.

90-160kW माइक्रो ऑयल स्क्रू एयर कंप्रेसर 7-12.5barg 13-31.5m³/min 0

मेजबान

मेजबान पेंच हवा कंप्रेसर का मुख्य हिस्सा है। मेजबान डिजाइन का मूल इरादा विश्वसनीय गुणवत्ता, स्थिर प्रदर्शन और उच्च परिचालन दक्षता सुनिश्चित करना है,जो न केवल विनिर्माण विचलन को कम करता है बल्कि मेजबान की सटीक स्थापना को भी सक्षम बनाता है. और हवा कंप्रेसर में कुछ अन्य घटक मेजबान के विश्वसनीय संचालन के लिए महत्वपूर्ण समर्थन और नियंत्रण प्रदान करते हैं। GDK90-160 श्रृंखला एक नए डिजाइन उच्च दक्षता मेजबान को अपनाती है,औसत ऊर्जा दक्षता में 10% से अधिक का सुधार, और दीर्घकालिक विश्वसनीय संचालन प्राप्त करता है।

90-160kW माइक्रो ऑयल स्क्रू एयर कंप्रेसर 7-12.5barg 13-31.5m³/min 1

  1. स्नेहन के बिंदुओं की सावधानीपूर्वक व्यवस्था से आवश्यक स्थान पर स्नेहन तेल प्रभावी ढंग से पहुंचाया जा सकता है, विश्वसनीयता में सुधार हो सकता है और ऊर्जा की खपत कम हो सकती है
  2. उन्नत गियर डिजाइन ड्राइविंग ऊर्जा के अधिक कुशल और विश्वसनीय संचरण को संभव बनाता है
  3. एकीकृत गियरबॉक्स हवा के प्रतिरोध के नुकसान और ट्रांसमिशन सिस्टम की लंबाई को कम कर सकता है, जिससे प्रदर्शन अधिक कुशल और रखरखाव अधिक सुविधाजनक हो जाता है
  4. बेहतर असर व्यवस्था प्रतिरोध को कम करने, ऊर्जा प्रबंधन में सुधार करने और इस प्रकार विश्वसनीयता और प्रदर्शन में सुधार करने में मदद करती है
  5. रखरखाव मुक्त सील ट्रांसमिशन प्रणाली को नियमित रखरखाव की आवश्यकता नहीं है और धूल और नमी के कारण होने वाले क्षति से इसे बचा सकता है
  6. अनुकूलित पेंच रोटर प्रोफाइल ऊर्जा दक्षता और निकास मात्रा में काफी सुधार कर सकते हैं, जबकि ऊर्जा लागत को भी कम कर सकते हैं
  7. कम घर्षण वाले असर की व्यवस्था ऊर्जा दक्षता में सुधार करने में मदद करती है
  8. अनुकूलित गियर स्नेहन परिचालन विश्वसनीयता को बढ़ाता है और गियर मेशिंग क्षेत्र में चिकनाई तेल को चतुराई से इंजेक्ट करके ऊर्जा की खपत को कम करता है
  9. सुव्यवस्थित इनलेट और आउटलेट चैनल दबाव में गिरावट को कम करते हैं
  10. अनुकूलित ईंधन इंजेक्शन प्रक्रिया संपीड़न प्रक्रिया के दौरान तापमान को कम करती है और दक्षता में सुधार करती है

ट्रांसमिशन मोड

जीडीके स्थायी चुंबक आवृत्ति रूपांतरण श्रृंखला उत्पादों के मोटर और मेजबान एक समाक्षीय प्रत्यक्ष ड्राइव प्रणाली को अपनाते हैं, जो एक अधिक प्रभावी, विश्वसनीय और मजबूत डिजाइन है।समाक्षीय ट्रांसमिशन बेल्ट और गियर जैसे उपकरणों के यांत्रिक नुकसान को कम करता है. समाक्षीय कनेक्शन विधि उच्च संचरण दक्षता का परिणाम देती है। साथ ही स्थायी समाक्षीयता बनाए रखते हुए,मशीन आधार पूरी तरह से हवा में अशुद्धियों को रोकने और सुचारू शक्ति संचरण सुनिश्चित करने के लिए सील है.

कुशल ठंडी हवा के प्रवेश प्रणाली

प्रवेश फ़िल्टर
इनपुट फिल्टर की दक्षता 99.5% तक है, 3 माइक्रोन से अधिक की सटीकता के साथ। इनपुट फिल्टर और इनपुट वाल्व सीधे जुड़े हुए हैं, जिससे प्रतिस्थापन अधिक सुविधाजनक है;सोलेनोइड वाल्व के साथ एकीकृत इनलेट वाल्व पाइपलाइन कनेक्शन को कम करता है, रिसाव बिंदुओं को कम करता है, प्रवेश प्रतिरोध को कम करता है, सक्शन दक्षता बढ़ाता है, और संपीड़न दक्षता में सुधार करता है।
उच्च निस्पंदन प्रदर्शन के साथ कुशल नैनो लेपित वायु फिल्टर, 0.3um को लक्षित करता है, जो साधारण फिल्टर सामग्री की तुलना में तीन गुना से अधिक है।

स्वतंत्र ठंडी हवा के प्रवेश चैनल
जीडीके ने एक स्वतंत्र ठंडी हवा के प्रवेश कनेल को नया डिजाइन किया है, जिसमें कम प्रवेश तापमान, बड़ी हवा की मात्रा, कम दबाव गिरावट है, और मेजबान की दक्षता में काफी सुधार होता है।
पूरी मशीन के निकास तापमान को कम करना, पाइपलाइन के सेवा जीवन को बढ़ाना और कूलर के प्रदर्शन में काफी सुधार करना।

शीतलन प्रणाली

जीडीके श्रृंखला तेल कूलर और बाद के कूलर की एक स्वतंत्र व्यवस्था को अपनाती है। पारंपरिक वेल्डेड कूलर व्यवस्था की तुलना में,यह शीतलन तेल और संपीड़ित हवा के विभिन्न विस्तार गुणांक के कारण वेल्ड सीम पर थर्मल तनाव एकाग्रता के कारण शीतलक की विफलता से बचा जाता है, और कूलर के सेवा जीवन को बढ़ाता है। कूलर को बदलना अधिक सुविधाजनक है, ग्राहकों के उपयोग और रखरखाव की लागत को बचाता है।

  • तेल शीतलन और पीछे शीतलन के लिए स्वतंत्र वायु नलिका डिजाइन - पारंपरिक समानांतर डिजाइन मोड को तोड़कर, दो पक्षों पर तेल शीतलन और पीछे शीतलन को अलग से स्थापित करना,थर्मल तनाव और थर्मल विस्तार के प्रभाव को मौलिक रूप से समाप्त करना
  • शीर्ष स्थापना की तुलना में साइड इंस्टॉलेशन में बिक्री के बाद रखरखाव की दक्षता अधिक होती है
  • हवा नलिका पूरी तरह से स्वतंत्र है, यह सुनिश्चित करते हुए कि कोर घटकों वांछित शीतलन प्रभाव प्राप्त कर सकते हैं जबकि प्रशंसक की बिजली की खपत को कम
  • पिछले हवा नलिका के माध्यम से इकाई के आंतरिक घटकों के सिंक्रनाइज़ ठंडा न केवल ठंडा करता है, लेकिन यह भी पूरे मशीन के लिए ध्वनि इन्सुलेशन और शोर में कमी प्रदान करता है
  • बड़ी सीमा के बाद ठंडा,<10oC CTD (हवा ठंडा और पानी ठंडा), अपेक्षाकृत कठोर वातावरण के अनुकूल हो सकता है, 46oC के परिवेश के तापमान पर पूरी मशीन के सामान्य संचालन को सुनिश्चित करता है

90-160kW माइक्रो ऑयल स्क्रू एयर कंप्रेसर 7-12.5barg 13-31.5m³/min 2

सीओलिंग पंखे

  • परिवर्तनीय गति नियंत्रण

पंखा आवृत्ति रूपांतरण शक्ति को कम करने के लिए एक स्टार डेल्टा नियंत्रण तर्क को अपनाता है। नियंत्रण के लिए तीन प्रशंसकों को जोड़ा जाता है, जो इकाई की ऊर्जा दक्षता में सुधार करता है और शीतलन प्रदर्शन सुनिश्चित करता है

  • झुकाव वाली स्थापना

तेल से ठंडा हुआ पंखे को कूलर के ऊपर विकर्ण रूप से स्थापित किया जाता है, जिससे इकाई स्थान की काफी बचत करते हुए शीतलन वायु प्रवाह सुनिश्चित होता है।झुकाव कोण बेहतर शीतलन प्रभाव सुनिश्चित करने के लिए कठोर एफईए सिमुलेशन से गुजर चुका है

  • पुल प्रकार का रखरखाव

शीतलन प्रशंसक रखरखाव के लिए निचले स्लाइड रेल के साथ स्लाइड किया जा सकता है, जिसे एक व्यक्ति द्वारा आसानी से संचालित किया जा सकता है, जिससे प्रशंसक बिक्री के बाद सेवा की दक्षता में काफी सुधार होता है

  • सक्शन कूलिंग वेंटिलेटर

कूलर की सतह पर सक्शन तापमान को कम करना, कूलर की सतह पर हवा को समान रूप से वितरित करना और शीतलन और गर्मी हस्तांतरण दक्षता में सुधार करना।हवा से ठंडा करने के तरीकों की तुलना में, सक्शन कूलिंग में कोई मृत कोने नहीं हैं और बेहतर शीतलन प्रभाव है

90-160kW माइक्रो ऑयल स्क्रू एयर कंप्रेसर 7-12.5barg 13-31.5m³/min 3

पाइप प्रणाली

  • प्रमुख क्षेत्रों में सभी कनेक्टिंग घटकों फ्लोरीन रबर ओ-रिंग अंत चेहरे के साथ सील कर रहे हैं
  • रिसाव की संभावना लगभग पूरी तरह से समाप्त हो जाता है, और कनेक्शन अनंत काल तक दोहराया जा सकता है
  • विशिष्ट सील कनेक्शन के लिए आवश्यक अक्षीय रिक्ति को समाप्त करना
  • रासायनिक प्रतिरोध

ओ-रिंग सील एक अधिक प्रभावी सील संरचना है जो अमेरिकी ऑटोमोबाइल निर्माता संघ के मानकों के अनुसार तेल रिसाव को रोकती है।सामान्य घुमावदार कनेक्शन सील की तुलना में, यह उन्नत सील विधि अक्षीय रिक्ति को समाप्त करती है, स्थापित करना आसान है, और तंग निर्धारण के कारण कनेक्टिंग भागों को विकृत नहीं किया जाएगा, मौलिक रूप से रिसाव की रोकथाम के स्तर में सुधार।
पूरी मशीन एक ही फ्लैंज डिजाइन को अपनाती है - कमजोर भागों को कम करती है और रखरखाव को आसान बनाती है।
उच्च तापमान प्रतिरोधी इकाई के घटक - इनटेक सोलेनोइड वाल्व, पाइपलाइन, इलेक्ट्रॉनिक घटक आदि सहित, सभी 100 डिग्री सेल्सियस से अधिक के उच्च तापमान प्रतिरोध मानक को पूरा करते हैं।

90-160kW माइक्रो ऑयल स्क्रू एयर कंप्रेसर 7-12.5barg 13-31.5m³/min 4

तेल और गैस पृथक्करण प्रणाली

तेल पृथक्करण कोर एक विशेष रूप से डिजाइन तह + घुमावदार प्रकार तेल पृथक्करण कोर को अपनाता है, जो बहु-परत और दो-चरण प्रबलित विशेष फाइबर सामग्री से बना है। इसमें एक बड़ा पृथक्करण क्षेत्र है,धीमी प्रवाह दर, उत्कृष्ट पृथक्करण प्रभाव, लंबी सेवा जीवन, और 0.5 माइक्रोन की सटीकता, यह सुनिश्चित करती है कि इकाई का निकास तेल सामग्री 3ppm से कम है।
द्वितीयक रिटर्न पाइपों के लिए अभिनव एकीकृत तेल पृथक्करण कोर डिजाइन, द्वितीयक रिटर्न पाइपों की अलग से रखरखाव की आवश्यकता को समाप्त करना, इकाई की ऊंचाई को कम करना,और बिक्री के बाद सेवा की दक्षता में सुधार.

90-160kW माइक्रो ऑयल स्क्रू एयर कंप्रेसर 7-12.5barg 13-31.5m³/min 5

वायु कंप्रेसर आईओटी प्लेटफार्म आईकॉन

iConn एयर कंप्रेसर IoT प्लेटफॉर्म का उद्देश्य ग्राहकों को मन की शांति के साथ संपीड़ित वायु प्रणालियों के वास्तविक समय डेटा प्रबंधन प्रदान करना है, जिससे उनकी इकाई की स्थिरता अधिकतम होती है।बड़े आंकड़ों की जानकारी और विश्लेषण के साथ, यह Grundfos और ग्राहकों को सेवाओं को लगातार अनुकूलित करने और उत्पादन दक्षता में सुधार करने में मदद करता है।

इंटरनेट ऑफ थिंग्स प्लेटफॉर्म के घटकों में शामिल हैं

  • हार्डवेयर - नई मशीनों के लिए, कारखाने में एक एम्बेडेड डेटा बॉक्स के साथ एक नियंत्रक मानक के रूप में प्रदान किया जा सकता है; बिक्री के बाद के बाजार में मौजूदा इकाइयों के लिए,किनारे उपकरणों को कनेक्ट करने और इकाई नियंत्रक जानकारी पढ़ने के लिए स्थापित किया जा सकता है
  • संचार - नियंत्रकों और किनारे उपकरणों से 4G नेटवर्क के माध्यम से क्लाउड में डेटा स्थानांतरित करें
  • सॉफ्टवेयर - जिसमें Grundfos का आंतरिक प्रबंधन प्लेटफॉर्म और अंतिम उपयोगकर्ताओं द्वारा उपयोग किया जाने वाला क्लाइंट प्लेटफॉर्म शामिल है, दोनों में वेब संस्करण और एप शामिल हैं
  • तकनीकी सहायता दल

चिनानडेनफू आईओटी प्लेटफार्म आइकॉन फ़ंक्शन

  • इकाई परिचालन पैरामीटर रिपोर्ट और रिपोर्टिंग फ़ंक्शन
  • यूनिट संचालन स्थिति, दोष अलार्म और घटना सूचनाओं की वास्तविक समय डेटा आधारित निगरानी
  • भविष्यवाणी विश्लेषण के आधार पर समस्या निदान का ऊर्जा खपत और विश्वसनीयता निदान विश्लेषण

90-160kW माइक्रो ऑयल स्क्रू एयर कंप्रेसर 7-12.5barg 13-31.5m³/min 6

आवेदन क्षेत्र

  • विनिर्माण उद्योगः ऑटोमोबाइल, यांत्रिक प्रसंस्करण, इंजेक्शन मोल्डिंग, छिड़काव आदि
  • खाद्य एवं औषधिः पैकेजिंग, भरने, वायवीय परिवहन (बाद में प्रसंस्करण की आवश्यकता के साथ)
  • इलेक्ट्रॉनिक्स उद्योग: एसएमटी सतह माउंट, सटीक उपकरण निर्माण
  • अन्य: खनन, निर्माण, वस्त्र आदि


उत्पाद के कार्य और विनिर्देश

90-160kW माइक्रो ऑयल स्क्रू एयर कंप्रेसर 7-12.5barg 13-31.5m³/min 7

पैकिंग और शिपिंगः

उत्पाद पैकेजिंगः
माइक्रो ऑयल स्क्रू एयर कंप्रेसर एक मजबूत कार्डबोर्ड बॉक्स में आता है जिसमें उत्पाद की छवि और विनिर्देश बाहर मुद्रित हैं। अंदर,उत्पाद को परिवहन के दौरान किसी भी क्षति को रोकने के लिए फोम इंसरट्स के साथ सुरक्षित रूप से पैक किया गया है.
नौवहन:
हमारे मानक शिपिंग समय 3-5 कार्यदिवस है। त्वरित शिपिंग के लिए, कृपया हमारी ग्राहक सेवा टीम से संपर्क करें। हम विश्वसनीय वाहक जैसे यूपीएस, फेडएक्स,और यूएसपीएस और अपनी सुविधा के लिए एक ट्रैकिंग नंबर प्रदान करें.

अक्सर पूछे जाने वाले प्रश्न:

प्रश्न: इस उत्पाद का ब्रांड नाम क्या है?
उत्तर: इस उत्पाद का ब्रांड नाम Aipu है।
प्रश्न: इस उत्पाद का मॉडल नंबर क्या है?
उत्तर: इस उत्पाद का मॉडल नंबर माइक्रो ऑयल स्क्रू एयर कंप्रेसर है।
प्रश्न: इस उत्पाद का निर्माण कहाँ किया जाता है?
उत्तर: यह उत्पाद चीन में निर्मित है।
प्रश्न: क्या इस उत्पाद के पास कोई प्रमाण पत्र है?
उत्तर: हाँ, यह उत्पाद सीईयूएल द्वारा प्रमाणित है।
प्रश्न: इस उत्पाद के लिए न्यूनतम आदेश मात्रा क्या है?
ए: इस उत्पाद के लिए न्यूनतम आदेश मात्रा 1pc है।
प्रश्न: क्या इस उत्पाद की कीमत पर बातचीत की जा सकती है?
उत्तर: हाँ, इस उत्पाद की कीमत पर बातचीत की जा सकती है।
प्रश्न: इस उत्पाद के लिए पैकेजिंग का विवरण क्या है?
ए: इस उत्पाद के लिए पैकेजिंग विवरण कंटेनर है।
प्रश्न: इस उत्पाद के लिए डिलीवरी का समय कितना है?
उत्तर: इस उत्पाद के लिए डिलीवरी का समय 10 दिन है।
प्रश्न: इस उत्पाद के लिए भुगतान की शर्तें क्या हैं?
उत्तर: इस उत्पाद के लिए भुगतान की शर्तें tt हैं।
प्रश्न: इस उत्पाद की आपूर्ति क्षमता क्या है?
ए: इस उत्पाद की आपूर्ति क्षमता 10000 टन/वर्ष है
