उच्च दक्षता उन्नत आवेगक प्रोफ़ाइल अनुकूलित डिजाइन, उत्कृष्ट ऊर्जा-बचत प्रदर्शन
इम्पेलर को त्रि-आयामी प्रवाह सिद्धांत और पूर्ण त्रि-आयामी प्रवाह अनुकरण द्वारा डिजाइन किया गया है। भाप कंप्रेसर का प्रदर्शन प्रवाह विश्लेषण प्रौद्योगिकी द्वारा भविष्यवाणी की जाती है,और वाष्प कंप्रेसर की एडियाबेटिक दक्षता लगभग 85% तक पहुंच सकती है.
इम्पेलर को उपयोगकर्ता के कामकाजी मापदंडों के अनुसार अनुकूलित डिजाइन किया गया है ताकि यह सुनिश्चित किया जा सके कि उपयोगकर्ता द्वारा आवश्यक कार्य मापदंड इम्पेलर कुशल क्षेत्र में हैं,जो अधिक ऊर्जा की बचत है .
व्यापक समायोजन रेंज, स्थिर वैक्यूम डिग्री
वाष्पीकरण क्षमता व्यापक है और दो मोडों द्वारा समायोजित की जा सकती हैः वीएफडी, वाष्पीकरण तापमान; प्रभावी रूप से वृद्धि की समस्या से बचने के लिए एंटी-ओवरज डिवाइस प्रदान किया गया है।
कॉम्पैक्ट डिजाइन, कम पदचिह्न

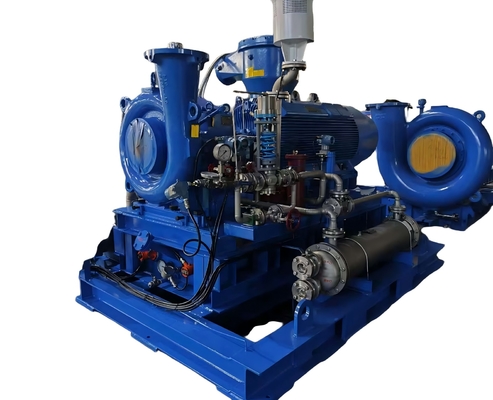

समग्र स्किड-माउंटेड संरचना को अपनाया गया है। केन्द्रापसारक भाप कंप्रेसर शरीर सीधे गियर बॉक्स केश से जुड़ा हुआ है।स्नेहन तेल प्रणाली और मोटर को एक समान आधार पर रखा गया है जो तेल टैंक के रूप में कार्य करता है।कम वजन और कम पदचिह्न।
कम शोर स्तर
सर्पिल केस और इम्पेलर की उन्नत डिजाइन तकनीक के माध्यम से, असतत शोर और वाइड-बैंड शोर को दबाया जाता है, और वायुगतिकीय शोर का सक्रिय नियंत्रण महसूस किया जाता है।अधिक आसानी से क्षय .
कम पहनने वाले भागों, सुविधाजनक स्थापना और रखरखाव
कम पहनने वाले भाग, कम साइट रखरखाव, आसान और तेज़ स्थापना।
उच्च स्तर की बुद्धि
असर के कंपन, तापमान, इनलेट और आउटलेट दबाव, तापमान, विरोधी वृद्धि नियंत्रण, प्रारंभ-रोक इंटरलॉक संरक्षण, गलती अलार्म, स्नेहन तेल दबाव,तेल का तापमान और निगरानी और नियंत्रण प्रणाली की एक श्रृंखला पीएलसी द्वारा नियंत्रित कर रहे हैं, और वास्तविक समय में ट्रांसमिशन के लिए "झंगगु क्लाउड * बुद्धिमान क्लाउड मंच, उपयोगकर्ताओं को वास्तविक समय में निगरानी कर सकते हैं परियोजना इंजीनियर के साथ उपकरण चल रहा स्थिति.
इम्पेलर
उच्च दक्षता वाले इम्पेलर को त्रि-आयामी प्रवाह सिद्धांत द्वारा डिजाइन किया गया है जिसे सख्त परिशुद्धता मशीनिंग के बाद स्थिर और स्थैतिक संतुलन द्वारा कैलिब्रेट किया जाता है और 1 के ओवर स्पीड परीक्षण को पारित किया जाता है।नामित गति से 15 गुना बढ़कर रोलर की ताकत सुनिश्चित करता है।भाप कंप्रेसर की विभिन्न कार्य परिस्थितियों की आवश्यकता को पूरा करने के लिए, इम्पेलर सामग्री टाइटेनियम, डुप्लेक्स स्टेनलेस स्टील और अन्य सामग्री हो सकती है।
वॉल्यूट केशिंग
परिपत्र खंड वॉल्यूम का उपयोग करके, वॉल्यूम दीवार प्रोफ़ाइल को लॉग सर्पिल लाइनों के लिए डिज़ाइन किया गया है, वायु प्रवाह आंदोलन के कानून के अनुरूप, ब्लोअर पर कम प्रभाव। इसलिए ब्लोअर की प्रवाह दक्षता अधिक है,छोटी कंपन , कम शोर वोल्टेज आवरण सामग्री 304.316L हो सकता है,2205विभिन्न कार्य स्थितियों के अनुसार 2507 स्टेनलेस स्टील।
उच्च गति रोटर
उच्च गति वाले रोटर में इम्पेलर, उच्च गति वाले गियर और उच्च गति वाले शाफ्ट होते हैं।आवेगक और उच्च गति वाले शाफ्ट को रॉड द्वारा जोड़ा जाता है और टोक़ को अंत सतह पिन या दांत द्वारा प्रेषित किया जाता है।गतिशील संतुलन परीक्षण अंतरराष्ट्रीय मानकों के अनुरूप है और परिशुद्धता G1 ग्रेड तक पहुंच सकती है ताकि संचालन सुचारू और विश्वसनीय हो सके।
गियर
त्वरण गियर जोड़ी इनवोल्ट दांत प्रोफाइल को अपनाता है। उच्च गति स्थिर संचालन बनाए रखने के लिए गियरव्हील और पिनियन की सतह पीस और नाइट्राइड-सख्त उपचार के माध्यम से प्राप्त होती है,कम कंपन और कम शोर. जीवनकाल 20 साल हो सकता है.
असर
कई लचीले पैडों से बना उच्च गति वाले शाफ्ट समर्थन, झुकाव पैड जर्नल असर को अपनाता है।इसके कंपन विरोधी प्रदर्शन और भार और गति के परिवर्तन के अनुसार स्वचालित रूप से समायोजित करने की क्षमता दोनों उत्कृष्ट हैं।.
स्नेहन प्रणाली तेल टैंक और तेल पाइपलाइन से बना है।विसर्जन-प्रकार के विद्युत हीटर और तापमान नियंत्रण स्विच दोनों तेल टैंक में शामिल हैंस्नेहन पाइपलाइन में मुख्य तेल पंप, सहायक तेल पंप, दूरबीन फिल्टर और हीट एक्सचेंजर शामिल हैं।मुख्य तेल पंप को कम गति वाले गियर द्वारा संचालित किया जाएगा और यह सामान्य रूप से काम करने पर गियर और असर को एक निश्चित दबाव के साथ प्री-लुब्रिकेशन प्रदान करता है।विद्युत पंप इकाइयों को चालू करने से पहले पूर्व स्नेहन प्रदान करेगा और आपातकालीन और डाउनटाइम के तहत तेल का दबाव बरकरार रखेगा।विद्युत पंप स्टैंड-बाय तेल पंप की भूमिका भी निभाता है।. दोहरी सिलेंडर वाला तेल फिल्टर उच्च-सटीक है. फिल्टर पर दबाव अंतर अलार्म डिवाइस भी सुसज्जित है.
सील
काम की परिस्थितियों की आवश्यकताओं के अनुसार, भाप कंप्रेसर के लिए सील के विभिन्न विकल्प उपलब्ध हैं, मानक विकल्पः भाप शुद्धिकरण के साथ भूलभुलैया सील,भाप शुद्धिकरण के साथ कार्बन रिंग सीलिंग सूखी गैस सील आदि।
सीलिंग स्टीम चार्जिंग डिवाइस
सीलिंग स्टीम चार्जिंग डिवाइस का उपयोग नकारात्मक दबाव या सामान्य कार्य अवस्था वाले स्टीम कंप्रेसर के लिए किया जाता है, यह सुपरहीट स्टीम को शफ्ट सील में चार्ज करता है ताकि कंप्रेसर में हवा के रिसाव को रोका जा सके।भाप चार्जिंग डिवाइस भाप दबाव राहत वाल्व शामिल है, दबाव डिटेक्टर, स्टेनलेस स्टील फिल्टर आदि, धनात्मक दबाव की स्थिति में भाप कंप्रेसर के लिए,दबाव कम करने की विधियों जैसे कि ब्लो-ऑफ या स्टीम एक्सट्रैक्शन का उपयोग आमतौर पर एक्सपोज्ड स्टीम को गियरबॉक्स में प्रवेश करने से रोकने के लिए किया जाता है, जिसके परिणामस्वरूप स्नेहन तेल का उत्कीर्णन होता है।
जल छिड़काव उपकरण
घुंघराले वितरित कई उच्च दबाव वाले परमाणुकरण नोजल पाइप में पानी के धुंध की वितरण एकरूपता में सुधार करते हैं और परमाणुकरण दक्षता में वृद्धि करते हैं।जब किसी भी व्यक्तिगत नोजल अवरुद्ध है या अन्य असामान्य स्थितियों, शेष नोजल अभी भी पर्याप्त स्प्रे वॉल्यूम सुनिश्चित कर सकते हैं। इनलेट एक स्टेनलेस स्टील दबाव राहत वाल्व (मैनुअल या स्वचालित विकल्प) और फिल्टर से लैस है।
जल निकासी टैंक
ब्लोअर इकाई से उत्पन्न तरल जल को इकट्ठा करने और निकालने के लिए प्रयोग किया जाता है। यह वास्तविक आवश्यकता के अनुसार नकारात्मक दबाव, सामान्य दबाव या सकारात्मक दबाव तीन मोड के रूप में डिज़ाइन किया जा सकता है।टैंक शरीर में इनलेट वाल्व (मैनुअल या स्वचालित विकल्प) है, दृष्टि कांच, तरल स्तर मापक (स्थानीय या दूरस्थ ट्रांसमिशन) और जल निकासी वाल्व आदि सहायक उपकरण।यदि यह स्वचालित जल निकासी वाल्व या जल निकासी पंप (नकारात्मक दबाव की स्थिति) और रिमोट ट्रांसमिशन तरल स्तर गेज से सुसज्जित है, स्वचालित निकासी, तरल स्तर की वास्तविक समय की निगरानी, असामान्य अलार्म और अन्य कार्यों को महसूस किया जा सकता है।
मोटर
उच्च दक्षता वाले स्थायी चुंबक सिंक्रोनस मोटर का उपयोग करने की सिफारिश की जाती है जो GB30253-2013 मानक के ग्रेड 1 ऊर्जा दक्षता ग्रेड को पूरा करता है। इसकी नामित परिचालन दक्षता 94.5-97% है,असिंक्रोनस मोटर से 4-6% अधिक सरल संरचना, छोटा आकार, कम शोर, बेहतर ऊर्जा बचत प्रदर्शन।
निगरानी और नियंत्रण प्रणाली उच्च गति वाले केन्द्रापसारक ब्लोअर के संचालन की सुरक्षा के लिए डिज़ाइन की गई है। स्टार्टअप इंटरलॉक मोड, एंटी-सर्ज कंट्रोल के साथ प्रदान की जाती है,तेल के दबाव के अनुसार सहायक पंप स्वचालित प्रारंभ और रोक , उच्च लेयरिंग तापमान और कंपन के लिए सुरक्षा। तेल आपूर्ति पाइपलाइन पर तेल दबाव सेंसर, तेल शीतलक के बाद तेल तापमान सेंसर हैं,उच्च गति वाले स्लाइडिंग बीयरिंग पर तापमान सेंसर और कंपन सेंसर इनलेट और आउटलेट पाइपलाइन में प्राथमिक और माध्यमिक मीटर और वायु तापमान और दबाव को मापने के लिए ट्रांसमीटर से लैस हैं, ताकि यह वास्तविक समय में मापदंडों की निगरानी कर सके।सुरक्षित करने के लिए , ब्लोअर का स्थिर और विश्वसनीय संचालन।
आधुनिक औद्योगिक वातावरण की मांगों को पूरा करने के लिए एक कुशल, विश्वसनीय और शांत भाप प्रबंधन समाधान के लिए भाप कंप्रेसर चुनें।
वाष्प कंप्रेसर 132-4500KW की बिजली की खपत के साथ एक शक्तिशाली मशीन है, जिसे 380V के वोल्टेज पर काम करने के लिए डिज़ाइन किया गया है। इसका कंप्रेसर प्रकार एक उच्च दबाव वाला वाष्प कंप्रेसर है,जो तापमान को प्रभावी ढंग से नियंत्रित करने के लिए हवा/पानी शीतलन का उपयोग करता हैइस मशीन का मोटर एक परिवर्तनीय आवृत्ति वाला मोटर है, जो विभिन्न औद्योगिक अनुप्रयोगों के लिए एक विश्वसनीय विकल्प है।भाप कंप्रेसर एक थर्मल विस्तार उपकरण के साथ सुसज्जित है कि इष्टतम प्रदर्शन और दक्षता सुनिश्चित करने के लिए.
| तकनीकी मापदंड | विवरण |
|---|---|
| उत्पाद का नाम | भाप कंप्रेसर |
| बिजली स्रोत | विद्युत |
| मोटर प्रकार | प्रेरण |
| सामग्री | स्टेनलेस स्टील |
| शीतलन विधि | हवा से ठंडा/पानी से ठंडा |
| वोल्टेज | 380V |
| प्रवाह दर | 5 टन/घंटा-33.4t/h |
| आवृत्ति | आवृत्ति रूपांतरण |
| अधिकतम दबाव | 2.00MpaA |
उच्च तापमान अनुकूलन क्षमताःउच्च तापमान वाष्पों को संभालने में सक्षम उच्च तापमान संपीड़न की आवश्यकता वाले औद्योगिक अनुप्रयोगों के लिए।
केन्द्रापसारक कंप्रेसर डिजाइनः उच्च दक्षता और संपीड़न क्षमता के लिए केन्द्रापसारक डिजाइन।
स्थिर संचालन:लंबे समय तक संचालन के दौरान स्थिर प्रदर्शन और उच्च दक्षता सुनिश्चित करने के लिए डिज़ाइन किया गया।
घर्षण और संक्षारण प्रतिरोधी:कठोर परिचालन वातावरण का सामना करने के लिए उच्च तापमान और संक्षारण प्रतिरोधी सामग्री के साथ निर्मित।
ऊर्जा की बचत और पर्यावरण संरक्षण: पर्यावरण मानकों का पालन करने और ऊर्जा की खपत को कम करने के लिए उन्नत ऊर्जा-बचत तकनीक को अपनाना।
विश्वसनीयताःदीर्घकालिक विश्वसनीयता और सुरक्षा को ध्यान में रखते हुए बनाया गया है, रखरखाव की आवश्यकता को कम करता है।
बुद्धिमान नियंत्रण:उन्नत बुद्धिमान नियंत्रण प्रणाली से सुसज्जित, जो कंप्रेसर की परिचालन स्थिति की निगरानी और विनियमन करता है और परिचालन दक्षता में सुधार करता है।
ब्रांड नाम: Aipu
उत्पत्ति का स्थान: चीन
प्रमाणन: सीई,सीसीसी,एसएबीएस,टीयूवी,आरओएचएस
मूल्य: बातचीत योग्य
पैकेजिंग विवरणः मानक निर्यात पैकेज
प्रसव का समय: 6-8 कार्यदिवस
ठंडा करने की विधिः हवा से ठंडा/पानी से ठंडा
कंप्रेसर प्रकारः उच्च दबाव वाले भाप कंप्रेसर
आवृत्तिः आवृत्ति रूपांतरण
मोटर का प्रकारः परिवर्तनीय आवृत्ति मोटर
यह उत्पाद तरल वाष्पीकरण कंप्रेसर, वाष्प कंप्रेसर और गैस संपीड़न प्रणाली के लिए अनुकूलित किया जा सकता है।
वाष्प कंप्रेसर उत्पाद तकनीकी सहायता और सेवाओं में शामिल हैंः
उत्पाद पैकेजिंगः
नौवहन:
प्रश्न: कंप्रेसर का ब्रांड नाम क्या है?
उत्तर: कंप्रेसर का ब्रांड नाम Aipu है।
प्रश्न: कंप्रेसर का निर्माण कहाँ किया जाता है?
उत्तर: कंप्रेसर चीन में बनाया गया है।
प्रश्न: कंप्रेसर के पास क्या प्रमाणपत्र हैं?
उत्तर: कंप्रेसर CE, CCC, SABS, TUV और RoHS द्वारा प्रमाणित है।
प्रश्न: कंप्रेसर की कीमत क्या है?
उत्तर: कंप्रेसर की कीमत पर बातचीत की जा सकती है।
प्रश्न: कंप्रेसर को कैसे पैक किया जाता है और वितरित किया जाता है?
उत्तर: कंप्रेसर को मानक निर्यात पैकेज में पैक किया जाता है और 6-8 कार्य दिवसों के भीतर वितरित किया जाता है।
